Differenzdruckmeßgeräte
für die verschiedensten Mess- und
Schaltaufgaben
|
Datenblatt
Bed.-anl.
Technische Hinweise
|
Beispiele für den Einsatz
von Druck- und
Differenzdruckgeräten
|
|
|
 |
|
|
Differenzdruckmeßgerät mit Membranmeßsystem
- Meßbereiche 0 ... 60 mbar bis 0 ... 25 bar
- stat. Betriebsdruck 250 / 400 bar
- überlastsicher, korrosionsbeständig
- Flanschanschluss nach DIN 61518
- Bajonettringgehäuse ø100 oder ø160
- Druckräume spülbar, gegen Verschmutzung unempfindlich
- Ausrüstung mit Zusatzeinrichtungen wie Kontakten in
Schleich- oder- Magnetspringschaltung und Induktivkontakten
möglich
zusätzliche Kontaktvorrichtungen KE...
|
DA01
 |
 |
|
|
|
Differenzdruckmeßgerät mit Membranmeßsystem
- Meßbereiche 0 ... 40 mbar bis 0 ... 25 bar
- stat. Betriebsdruck 40 / 100 bar
- überlastsicher, korrosionsbeständig
- Flanschanschluss nach DIN 61518
- Druckräume spülbar, gegen Verschmutzung unempfindlich
- Ausrüstung mit Zusatzeinrichtungen wie Kontakten in
Schleich- oder- Magnetspringschaltung und Induktivkontakten
möglich
zusätzliche Kontaktvorrichtungen KE...
|
DA03
|
 |
|
|
|
Differenzdruckmeßgerät mit Membranmeßsystem ATEX
Ausführungen für den Einsatz in explosionsgefährdeten
Bereichen
nach Richtlinie 94/9/EG (ATEX)
- Meßbereiche 0 ... 40 mbar bis 0 ... 25 bar
- stat. Betriebsdruck 40 / 100 bar
- überlastsicher, korrosionsbeständig
- Flanschanschluss nach DIN 61518
- Druckräume spülbar, gegen Verschmutzung unempfindlich
- Ausrüstung mit Zusatzeinrichtungen wie Kontakten in
Schleich- oder- Magnetspringschaltung und Induktivkontakten
möglich
|
DA03EX
|
|
|
|
|
Differenzdruckmeßgerät mit Kapselfeder-Meßsystem
Zur Überwachung von kleinen Differenzdrücken im Bereich
Industrie- und Klimatechnik.
Für nicht stark verschmutzte, nicht aggressive, gasförmige
Medien.
- Meßber. 0 ... 4 bis 0 ... 100 mbar
- stat. Betriebsdruck 200 mbar
|
DA08
|
 |
|
|
|
Differenzdruckmeßgerät
für gasförmige und flüssige Medien
- Meßbereiche 0 ... 25 mbar bis 0 ... 25
bar
- stat. Betriebsdrücke 10 / 25 bar
- Ausrüstung mit Zusatzeinrichtungen wie Kontakten in
Schleich-oder-Magnetspringschaltung und Induktivkontakten
möglich
- korrosionsbeständig
- Einsatzmöglichkeit in aggressiver Atmosphäre
zusätzliche Kontaktvorrichtungen KE...
|
DA09
|
 |
|
|
|
Differenzdruckmeßgerät
Für vielfältige Meßaufgaben
in der Industrie
und technischen Gebäudeausrüstung
- Meßbereiche 0 ... 400 mbar bis 0 ... 10
bar
stat. Betriebsdruck bis 25 bar
- überdrucksicher bis 25 bar
- robustes, verschleißfreies
- Meßsystem hohe Überlastsicherheit
und lange Lebensdauer
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DA12
|
 |
|
|
|
Differenzdrucktransmitter
Meßbereiche 0...40 mbar
bis 0 ... 25 bar
- stat. Betriebsdruck 100 bar
- verschiedene Betriebsspannungen
- Ausgangssignal 0(4)-20 mA 0-10 V DC
- LC-Anzeige
- Schaltkontakt
- korrosionsbeständig
- Druckräume spülbar, gegen Verschmutzung unempfindlich
|
DE03
|
 |
|
|
|
Differenzdrucktransmitter
Meßber.
0 ... 40 mbar bis 0...25 bar
- 3 - 1/2 stelliges LC-Display
- stat. Betriebsdruck 100 bar
- Betriebsspannung 24 V DC
- Ausgangssignal 0(4)-20 mA 0-10 V DC
|
DE13
|
 |
|
|
|
Differenzdrucktransmitter
Meßbereiche 0 ... 60 mbar bis 0
... 25 bar
- stat. Betriebsdruck 25 bar (40 bar auf Anfrage)
- überdrucksicher bis 25 bar (40 bar)
- Betriebsspannung 24 V DC/AC
- Ausgangssignal 0(4)-20 mA 0-10 V DC
- Option: LC-Display
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DE16
|
 |
|
|
|
Differenzdrucktransmitter
Messung kleinster Über-, Unter- und Differenzdrücke
bei gasförmigen Medien
Meßbereiche 0 ... 25 pa bis 0 ... 1000 pa
- Betriebsspannung 24 V DC/AC
- Ausgangssignal 4-20 mA linear 2-Leiter
- ohne LC-Display
- elektr. Anschluss: M12 Steckanschluss
|
DE23
|
 |
|
|
|
Differenzdrucktransmitter
Messung kleiner Über-, Unter- und Differenzdrücke
bei trockenen gasförmigen neutralen Medien
Meßbereiche 0 ... 4 mbar bis 0 ... 100 mbar
- Betriebsspannung 24 V DC/AC
- Ausgangssignal 0(4)-20 mA 0-10 V DC 3-Leiter
- ohne LC-Display
- elektr. Anschluss: M12 Steckanschluss |
DE25
|
 |
|
|
|
|
Differenzdrucktransmitter
Meßber. 0 ... 0,4 bis 0 ... 6 bar
- stat. Betriebsdruck max. 16 bar
- Betriebsspannung 24 V DC
- Ausgangssignal 0/4-20 mA, 0-10V
- ohne Anzeige
|
DE28
|
 |
|
|
|
|
Differenzdrucktransmitter
Meßber. 0 ... 6 mbar bis 0 ... 20 bar
- stat. Betriebsdruck max. 140 bar
- Betriebsspannung 24 V DC
- Ausgangssignal 4-20 mA
- ohne oder mit Anzeige
- Druckanschlüsse 1/4" NPT
- ohne oder mit Ex-Zulassung |
DE70
|
 |
|
|
|
|
Differenzdruck- Meß-
und Schaltgerät
mit einstellbaren Schaltpunkten und Anzeige
- Meßb. 0 ... 400 mbar bis 0 ... 10 bar
- stat. Betriebsdruck 25 bar (40 bar auf Anfrage)
- überdrucksicher bis 25 bar
- hohe Wiederholgenauigkeit der Schaltpunkte
- Zulassung SIL2
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DS11
|
 |
|
|
|
|
Differenzdruckschalter /-transmitter
Differenzdruckschalter /-transmitter zur Messung von Über-, Unter-
und Differenzdrücken bei flüssigen und
gasförmigen, vorwiegend neutralen Medien.
Membranmesswerk
Messbereiche 0-400 mbar --> 0-6 bar, max. 16 bar stat. Druck
Typische Anwendungen:
- Überwachung von Verdichtern, Filtern, Absauganlagen usw.
- Differenzdruckmessungen zwischen Vor- und Rücklauf in
- Heizungsanlagen
- Durchfluss-, Steuerdruck- und Füllstandsmessungen
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DE38
|
 |
|
|
|
Differenzdruckschalter /-transmitter EX
Gasexplosionsschutz Zone 2 und 22
Differenzdruckschalter /-transmitter zur Messung von Über-,
Unter-
und Differenzdrücken bei flüssigen und
gasförmigen, vorwiegend neutralen Medien.
Membranmesswerk
Messbereiche 0…400 mbar --> 0…6 bar, max. 16 bar stat. Druck
Typische Anwendungen:
- Überwachung von Verdichtern, Filtern, Absauganlagen usw.
- Differenzdruckmessungen zwischen Vor- und Rücklauf in
- Heizungsanlagen
- Durchfluss-, Steuerdruck- und Füllstandsmessungen
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE38EX
Zone 2
DE38EX
Zone 22
|
|
|
|
|
Digitaler Differenzdrucktransmitter
Anzeige- und Schaltgerät für Differenzdruck bei flüssigen und
gasförmigen Medien.
Drucksensoren
Messbereiche 0…6 bar --> 0…40 bar
Analogausgang Strom und Spannung
Mediumberührt: Edelstahl, Keramik, VITON®
Typische Anwendungen:
- Differenzdruckmessungen bei stark verschmutzten Medien.
- Filterüberwachung
- Füllstandsmessung
- einfache Pumpensteuerungen
- Pumpen-, Kompressorüberwachung
- GL-Zulassung
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE39
|
|
|
|
Digitaler Differenzdrucktransmitter mit 4-stelliger Farbwechsel LCD
Anzeige- und Schaltgerät für Druck und Differenzdruck bei
flüssigen und gasförmigen Medien.
2 autarke Drucksensoren
Messbereiche 0…6 bar --> 0…40 bar
Analogausgang Strom und Spannung
Mediumberührt: Edelstahl, Keramik, VITON®
Typische Anwendungen:
- Differenzdruckmessungen bei stark verschmutzten Medien.
- Filterüberwachung
- Füllstandsmessung
- einfache Pumpensteuerungen
- Pumpen-, Kompressorüberwachung
Wesentliche Merkmale
- 4-stellige Farbwechsel LCD
- Anzeige der Einzeldrücke (P+, P-) möglich
- umschaltbare Druckeinheiten (bar, mbar, Pa, kPa, MPa, psi,
InWc, mmW, mmHg)
- 2 unabhängige Schaltpunkte mit vielen Einstelloptionen
- Nullpunktkorrektur, Signaldämpfung
- 2 programmierbare Ausgangssignale Strom/Spannung
- Kennlinienspreizung und -umkehr mit beliebigem Offset
- Kennlinienumsetzung über Tabelle mit max. 30 Messpunkten
- vollständige Parametrierung und Messstellenprotokoll durch
optionalen PC-Adapter EU03 möglich
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware TransPara 1040
|
DE39LCD
|
 |
|
|
|
Digitaler Differenzdruckschalter mit optionalem
Transmitterausgang mit 4-stelliger Farbwechsel LCD
Schaltgerät mit optionalem Transmitterausgang für zwei Über-,
Unter- und Differenzdrücke bei gasförmigen Medien.
Zwei piezoresistive Differenzdruck-Sensoren
Messbereiche 0…4 mbar --> 0…250 mbar; linear oder
radizierend;
max. statischer Druck 50 --> 1500 mbar
Typische Anwendungen:
- Überwachung von Rollbandfiltern, Absauganlagen usw.
- Zugmessungen an Kaminen
- Durchfluss- und Steuerdruckmessungen
- Oberflächentechnik
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware TransPara 1040
|
DE44de
de
DE44en
en
|
 |
|
|
|
Differenzdruckschalter mit optionalem Transmitterausgang
EX
Gasexplosionsschutz Zone 2 und 22
Schaltgerät mit optionalem Transmitterausgang für zwei Über-
Unter- und Differenzdrücke bei gasförmigen Medien.
Zwei piezoresistive Differenzdruck-Sensoren
Messbereiche 0…4 mbar --> 0…100 mbar; ± 2,5 mbar --> ± 60
mbar;
max. statischer Druck 50 --> 500 mbar
Typische Anwendungen:
- Überwachung von Rollbandfiltern, Absauganlagen usw.
- Zugmessungen an Kaminen
- Durchfluss- und Steuerdruckmessungen
- Oberflächentechnik
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE44EX
Zone 2
DE44EX
Zone 22
|
 |
|
|
|
|

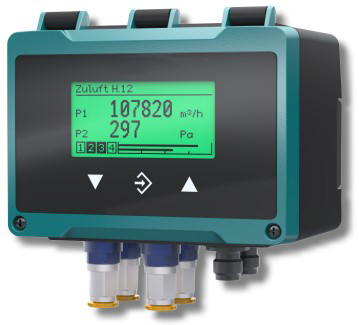

Differenzdruckschalter mit Transmittterausgang und
zusätzlichen Schaltausgänen (1- oder 2-kanalig)
Es eignet sich für Über-, Unter- und Differenzdruckmessungen
bei gasförmigen Medien.
auch für Ex Zone 2 und 22
Je Kanal 2 Schaltausgänge (MOSFET)-programmierbar
je Kanal 1 Analogausgang 0(4).-..20 mA und
Spannungsausgang (programmierbar)
Eingangsgrößen:
0...1 mbar bis 0...250mbar und symmetr. Messbereiche
Schnittstellen: USB, Modbus RTU, IO-Link
Nennspannung: 24 V AC/DC
Anzeige: Vollgrafische LC-Anzeige, 6-stellig, Hintergrundbel.
elektr. Anschluss: M12 Steckanschluss
Druckanschlüsse: 6/4 oder 8/6 mm Schlauchanschluss
|
DE90
|
|
|
|
|
|
Differenzdruckschalter mit optionalem Transmitterausgang
Es eignet sich für Über-, Unter- und Differenzdruckmessungen
bei gasförmigen Medien.
Piezoresistive Differenzdruck-Sensoren
Messbereiche 0…4 mbar --> 0…100 mbar; ± 2,5 mbar --> ± 60
mbar;
max. statischer Druck 50 --> 500 mbar
Typische Anwendungen:
- Überwachung von Rollbandfiltern, Absauganlagen usw.
- Zugmessungen an Kaminen
- Durchfluss-, und Steuerdruckmessungen
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE45
|
Nicht mehr lieferbar,
dafür das DE90
|
|
|
|
Differenzdruckschalter mit optionalem Transmitterausgang EX
Gasexplosionsschutz Zone 2 und 22
Es eignet sich für Über-, Unter- und Differenzdruckmessungen
bei gasförmigen Medien.
Piezoresistive Differenzdruck-Sensoren
Messbereiche 0…4 mbar --> 0…100 mbar; ± 2,5 mbar --> ± 60 mbar;
max. statischer Druck 50 --> 500 mbar
Typische Anwendungen:
- Überwachung von Rollbandfiltern, Absauganlagen usw.
- Zugmessungen an Kaminen
- Durchfluss-, und Steuerdruckmessungen
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE45EX
Zone 2
DE45EX
Zone 22
|
Nicht mehr lieferbar,
dafür das DE90
|
|
|
|
|
Digitaler Differenzdruckschalter mit optionalem
Transmitterausgang mit 4-stelliger Farbwechsel LCD
Schaltgerät mit optionalem Transmitterausgang für Über-,
Unter- und Differenzdruck bei gasförmigen Medien.
Ein piezoresistiver Differenzdruck-Sensor
Messbereiche 0…4 mbar --> 0…250 mbar; linear oder
radizierend;
max. statischer Druck 50 --> 1500 mbar
Typische Anwendungen:
- Überwachung von Rollbandfiltern, Absauganlagen usw.
- Zugmessungen an Kaminen
- Durchfluss- und Steuerdruckmessungen
- Oberflächentechnik
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware TransPara 1040
|
DE45LCD
|
Nicht mehr lieferbar,
dafür das DE90
|
|
|
|
|
Differenzdruckschalter mit optionalem Transmitterausgang
Es eignet sich für kleinste Über-, Unter- und Differenzdruck-
messungen bei gasförmigen Medien.
kapazitives Differenzdruck-Sensorelement
Messbereiche 0-25 pa --> 0-1000 pa;
max. statischer Druck 0,7 bar
Betriebsspannung: 24 V DC
LED-Anzeige
Typische Anwendungen:
- Filtertechnik.
- Präzisions-Luftkanalmessungen
- Reinraum-Druckausgleich
- Brenner-Unterdruckmessung
- Ofen-Umluftkontrollen
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE46
|
|
|
|
|
Differenzdruckschalter mit optionalem Transmitterausgang EX
Gasexplosionsschutz Zone 2 und 22
Es eignet sich für kleinste Über-, Unter- und Differenzdruck-
messungen bei gasförmigen Medien.
kapazitives Differenzdruck-Sensorelement
Messbereiche 0…25 pa --> 0…1000 pa;
max. statischer Druck 0,7 bar
Betriebsspannung: 24 V DC
LED-Anzeige
Typische Anwendungen:
- Filtertechnik.
- Präzisions-Luftkanalmessungen
- Reinraum-Druckausgleich
- Brenner-Unterdruckmessung
- Ofen-Umluftkontrollen
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
DE46EX
Zone 2
DE46EX
Zone 22
|
|
|
|
|
Digitaler Differenzdruckschalter mit optionalem
Transmitterausgang mit 4-stelliger Farbwechsel LCD
Schaltgerät mit optionalem Transmitterausgang für Über-,
Unter- und Differenzdruck bei gasförmigen Medien.
am Gerät programmierbar
Ein kapazitiver Differenzdruck-Sensor
Messbereiche 0-25 pa --> 0-1000 pa; linear, radiziert, Tabelle
max. statischer Druck 100 kPa
Typische Anwendungen:
- Filtertechnik
- Präzisions-Luftkanalmessungen
- Reinraum Druckausgleich
- Brenner-Unterdruckmessung
- Ofen Umluft Kontrolle
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware TransPara 1040
|
DE46LCD
|
|
|
|
|
Differenzdrucktransmitter EX
Montage in Ex-Zone 1, 2, 21 oder 22
und zum Anschluss an Ex-Zone 0 oder 20
bei Anschluß an bescheinigte eigensichere Stromkreise
Es eignet sich für Über-, Unter- und Differenzdruck-
messungen bei gasförmigen Medien.
piezoresistives Differenzdruck-Sensorelement
Messbereiche 0-4 mbar --> 0-100 mbar
max. statischer Druck 0,5 bar
Betriebsspannung: 24 V DC
Ausgangssignal: 4 ... 20 mA, 2-Leiter
LCD-Anzeige, Ausgang parametrierbar
Anschluß über Rundsteckverbindung M12
Typische Anwendungen:
- Klimatechnik,
- Lüftungstechnik in Lackieranlagen
- Umwelttechnik
- Biogasanlagen
- elektr. Anschluss: M12 Steckanschluss
|
DE49EX
Zone 0,1,2,
20,21,22
|
 |
|
|
|
|
Druckauswertegerät
Das kompakte universelle Druckauswertegerät eignet sich für
2- und 3-Leiter-Drucktransmitter.
Der zugehörige Drucktransmitter wird mit dieser
Auswerteeinheit
zum programmierbaren Druckschalter.
Typische Anwendungen:
- Druckschalter / Druckanzeiger für schwer zugängliche
Messstellen
- Füllstandsmessung
- einfache Pumpensteuerungen
- Pumpen-, Kompressorüberwachung
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
EA14M
|
 |
|
|
|
|
Differenzdruckauswertegerät
Das kompakte universelle Differenzdruckauswertegerät eignet
sich für 2- und 3-Leiter- Drucktransmitter.
Zwei zugehörige Drucktransmitter werden mit dieser
Auswerteeinheit zum programmierbaren
Differenzdrucktransmitter und -schalter.
Typische Anwendungen:
- Differenzdruckmessungen bei stark verschmutzten Medien
- Filterüberwachung
- Füllstandsmessung
- einfache Pumpensteuerungen
- Pumpen-, Kompressorüberwachung
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
EA14D
|
 |
|
|
|
|
Füllstandsauswerteeinheit
Die kompakte universelle Füllstandsauswerteeinheit EA14F
eignet sich für 2- und 3-Leiter- Füllstandstransmitter.
Füllstandstransmitter wie z.B. unsere Baureihen NC56 und
NR56 werden mit dieser Auswerteeinheit zum
programmierbaren Füllstandsschalter.
Typische Anwendungen:
- Füllstandsschalter/-anzeiger und -transmitter für schwer
zugängliche Messstellen
- einfache Füllstandssteuerungen
- Füllstandsüberwachung
- elektr. Anschluss: M12 Steckanschluss
Parametriersoftware FernPara_V217
|
EA14F
|
 |
|
|
|
|

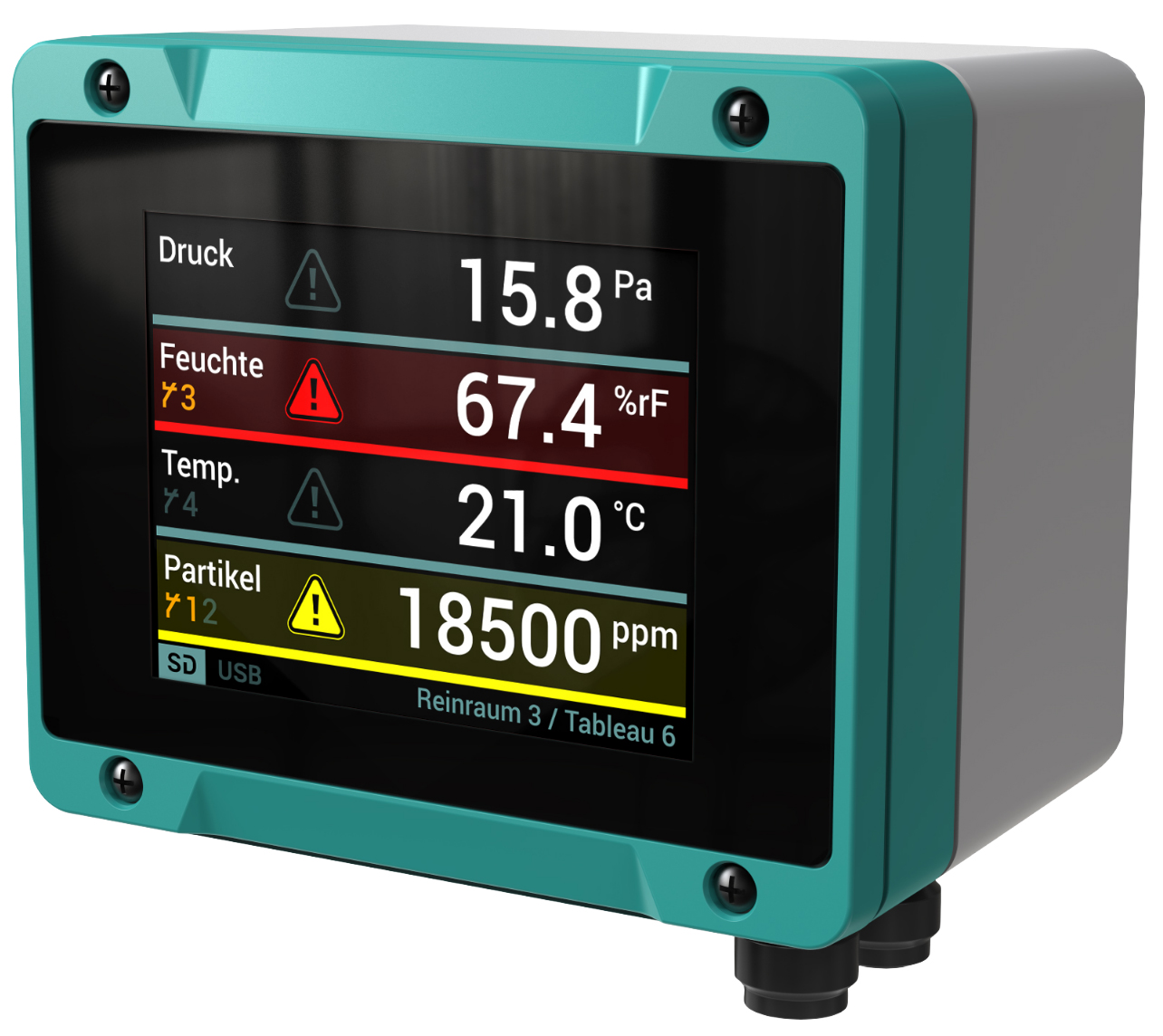

Messwertanzeigeeinheit
mit 2,8" Touch LCD
- 2 oder 4 parametrierbare Analogeingänge
- 2 oder 4 parametrierbare Analogausgänge
- 2 oder 4 parametrierbare potenzialfreie Schaltausgänge
- USB-Schnittstelle
- mathematische Funktionen wie Formeln oder Tabellen
- optionaler Datenlogger
- Speicherung auf handelsübliche micro-SD-Karten bis 32 GB
- komplette Parametrierung über PC-Software
- Größe: BxHxT 91x100x74 mm (über alles) |
EA15
|
 |
|
|
|
|
Differenzdruck-
Schaltgerät
mit einstellbaren Schaltpunkten
- Meßbereiche 0 ... 400 mbar bis 0 ... 10
bar
- stat. Betriebsdruck 25 bar
- überdrucksicher bis 25 bar
- Zulassung SIL2
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DS13
|
 |
|
|
|
|
Differenzdruckmeß- und Schaltgerät "Bauteilgeprüft"
In Kombination mit Wirkdruckgeber und entsprechenden Absperrarmaturen zur Strömungssicherung in Wärmeträger-
Ölanlagen nach DIN 32727 und
Heißwasseranlagen (nach VDTÜV Merkblatt Strömung 100).
- Meßber. 0 ... 250 mbar bis 0 ... 6 bar
- stat. Betriebsdruck 16 bar
- überdrucksicher bis 25 bar
- hohe Wiederholgenauigkeit der Schaltpunkte
- Zulassung SIL2
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DS21
deutsch
DS21
englisch
|
|
|
|
|
Differenzdruckmeß- und Schaltgerät "Bauteilgeprüft" und EX
In Kombination mit Wirkdruckgeber und entsprechenden
Absperrarmaturen zur Strömungssicherung in Wärmeträger-
Ölanlagen nach DIN 32727 und
Heißwasseranlagen (nach VDTÜV Merkblatt Strömung 100).
- Meßber. 0 ... 250 mbar bis 0 ... 6 bar
- stat. Betriebsdruck 16 bar
- überdrucksicher bis 25 bar
- hohe Wiederholgenauigkeit der Schaltpunkte
- Schutzart IP 65
- Ex-Daten siehe Datenblatt
- Zulassung SIL2
passendes Vierspindel-Ausgleichs-
und Absperrventil DZ2300/2400
|
DS21EX
|
 |
|
|
|
|
Differenzdruck-Schaltgerät
Für alle weitgehend neutralen Medien
wie Heizungs-
und Brauchwaser, neutrale Gase und Öle usw.
- Meßbereiche 0 ... 0,6 bis 0 ... 4 bar
- stat. Betriebsdruck 16 bar
- überdrucksicher bis 16 bar
|
DS31
|
 |
|
|
|
|
Differenzdruck- Schaltgerät
Für
gasförmige, neutrale Medien zur
Filterüberwachung, in Lüftungs- und Klimatechnik
- Schaltbereiche 0,2...2 mbar bis 1..10 mbar
- stat. Betriebsdruck >50 mbar
- Schaltkontakt Wechsler
- Luftanschlüsse 6 mm für Schlauch
|
DS35
|
 |
|
|
|
|
Differenzdruck-Transmitter
Für gasförmige, neutrale Medien
zur
Filterüberwachung, in Lüftungs- und Klimatechnik
- Messbereiche 0...1 mbar bis 0..600 mbar
- stat. Betriebsdruck nach Messbereich
- Schaltkontakte, analoger Ausgang und LCD-Anzeige
- Luftanschlüsse 6, 8 mm für Schlauch
- Betriebsspannung 230 V AC, 24 V AC, 24 V DC |
DE50
|
 |
|
|
|
|
Differenzdruck-Transmitter
Für gasförmige, neutrale Medien
zur
Filterüberwachung, in Lüftungs- und Klimatechnik
- Messbereiche 0...0,25 mbar bis 0..4 mbar
- stat. Betriebsdruck nach Messbereich
- Schaltkontakte, analoger Ausgang und LCD-Anzeige
- Luftanschlüsse 6, 8 mm für Schlauch
- Betriebsspannung 24 V DC |
DE61
|
|
|
|
|
|
Differenzdruckmessgerät
für gasförmige und flüssige Medien
- Meßbereiche 0...160 mbar bis 0...1,6 bar
- max. stat. Betriebsdruck 40 bar
- Messsystem in Messing
- Rundgehäuse NG 100 oder NG 160
- Magnetspring- oder Induktiv-Kontakte
- gefüllt mit Dämpfungsflüssigkeit
zusätzliche Kontaktvorrichtungen KE...
|
DA30
|
 |
|
|
|
|
|
|
|
Differenzdruckanzeiger
Überwachung der Filterverschmutzung
für flüssige Medien
mediumberührt komplett Edelstahl
- Meßbereiche 0...300 mbar bis 0...4,2 bar
- Signalgabe:
- optisch – 110° Anzeigewinkel; blau = sauber
- zu rot = verschmutzt
- elektrisch – mittels Reedkontakten, Schließer oder Wechsler |
|
 |
|
|
|
|
Differenzdruckanzeiger
Überwachung der Filterverschmutzung
für flüssige Medien
- Meßbereiche 0...300 mbar bis 0...4,2 bar
- Signalgabe:
- optisch – 110° Anzeigewinkel; blau = sauber
- zu rot = verschmutzt
- elektrisch – mittels Reedkontakten, Schließer oder Wechsler |
5.02
|
 |
|
|
|
|
|
|
|
